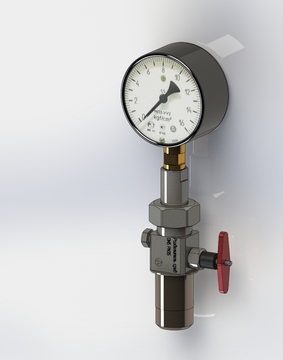

Разделитель сред

           Предназначен для предохранения чувствительных деталей приборов КИПиА от негативного воздействия рабочей среды на чувствительные детали прибора. Так же разделитель сред РС 21 предохраняет манометр от размораживания при отрицательных температурах окружающей среды.

Варианты исполнений, присоединение и комплектность (табл. 1 и табл.2)

Разделитель сред АГРС тип РС РС 21 РС 21-01 РС 21-02 РС 21-03 РС 21-04 РС 21-05 РС 21-06
Присоединение к прибору М20х1,5 М20х1,5 М20х1,5 М20х1,5 М20х1,5 М20х1,5 М20х1,5
Присоединение к процессу под приварку М33х1,5 R1/2 под приварку М33х1,5 R1/2 К1/2
Бобышка (переходник) под приварку

+

L=60мм

по запросу по запросу

+

L=60мм

по запросу по запросу по запросу
ЗИП (мембрана) + + + + + + +

Табл. 1

Разделитель сред АГРС тип РС РС 21-07 РС 21-08 РС 21-09 РС 21-10 РС 21-11 РС 21-12 РС 21-13
Присоединение к прибору М20х1,5 М20х1,5 М20х1,5 М20х1,5 М20х1,5 М20х1,5 М20х1,5
Присоединение к процессу под приварку М20х1,5 К1/2 под приварку К1/2 под приварку 1/2NPT

Бобышка (переходник) под приварку

+

L=80мм

по запросу по запросу

+

L=100мм

по запросу

+

L=150мм

по запросу
ЗИП (мембрана) + + + + + + +

Табл. 2

Технические харакетристики

Изготовление и поставка

ТУ 3666-004-87289070-2018

Соответствие регламентам

ТР ТС 032

Номинальное давление, PN

21 МПа, 35 МПа, 70 МПа

Герметичность по ГОСТ 9544

Класс А

Тип привода

Ручной

Монтажное положение

Любое

Направление подачи среды

На манометр

Рабочая среда

Нефтепродукты, газ, вода при температуре до 120 градусов

Климатическое исполнение

У, ХЛ

Присоединение к трубопроводу

Резьбовое, под приварку

Гарантия с момента установки (месяцев)

12 месяцев

Материал корпусных деталей

ст. 09Г2С (30Х13, 12Х18Н10Т по запросу)

        Разделители сред РС 21 оснащены эластомерным уплотнением, которое обеспечивает полную герметизацию системы при минимальном усилии на рукоятке. Наличие  клапана сброса остаточного давления обеспечивает безопасную замену манометра, быстрое и качественное техническое обслуживание.
