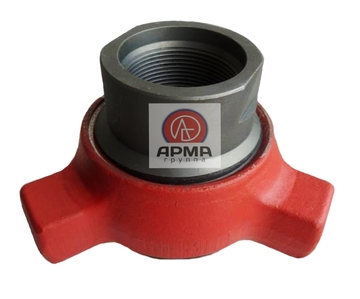

Быстроразъемные соединения (БРС)

            Быстроразъемные соединения БРС (тип БРС 2", БРС 2,5", БРС 3", БРС ") обеспечивают простой и быстрый монтаж (сборку/разборку) трубопроводной системы, тем самым придают системе мобильность. БРС различаются по материалу корпуса, антикоррозионному покрытию корпуса,  материалам уплотнительных поверхностей. Так же возможны различные варианты присоединения к трубопроводу, такие как: под приварку, под приварку в стык, муфтовое резьбовое.



Основные технические характеристики быстроразъемных соединений БРС

Условное обозначение

(тип)

P раб, МПа Сечение, мм Тип присоединения, резьба ГОСТ
Масса, кг
БРС 2" 1,6 - 110 50

NKT ГОСТ 633-80,
BSPT/BSP ГОСТ 6211-81,
NPT/NPTF ГОСТ 6111-52,
ГОСТ 6172-52,



API Cn.Tr.104х8,467 (API)Cn.Tr.136,527x7,257

6
БРС 2,5" 65 11
БРС 3" 75 14
БРС 4" 100 18
БРС 5" 125 -
БРС 6" 150 -

             Быстроразъемные соединения БРС используются для монтажа трубопроводов высокого давления. Быстрота сборки (разборки) осуществляется за счет крупной трапецеидальной резьбы на соединяемых частях БРС, гайки и резьбового ниппеля. Быстро разъемные соединения изготавливаются диаметрами от 50 мм - 2" до 300 мм- 12". Диапазон рабочего давления от 1,6МПа  до 110МПа. По требованию заказчика возможна поставка БРС в комплекте с заглушкой.

Присоединительная резьба БРС: НКТ-60, НКТ-73, НКТ-89, НКТ-102, НКТ-114 и под приварку.
Соединительная резьба БРС:
Резьба CnTr - 100х12,7 110х8,47 136,5х8,47 160х12,7
Резьба API - 104,8х8,47 136,5х7,26 158,75х8,47
Резьба ACME - 104,8х8,47 136,5х7,26 155,5х8,47
Материал: Сталь 20 Сталь 09Г2С Сталь 45

Возможно изготовление быстроразъёмных соединений с присоединительной резьбой по другим стандартам:
Rc, BSPT, NPT, FIG или по чертежам заказчика!
